이번 시간에는 브레드보드(빵판), 점퍼선, 듀폰케이블에 대해 알아봅시다.

1. 브레드보드(빵판)

브레드보드는 PCB나 만능기판과 다르게 납땜 없이 부품끼리 연결할 수 있고, 수정도 쉽고, 부품을 다시 빼서 재활용할 수 있어 교육용이나 테스트용으로 많이 쓰이는 부품이다.
브레드보드는 종류가 다양하지만 여기서는 크기별로 두 가지만 소개하겠다.
먼저 작은 브레드보드다.

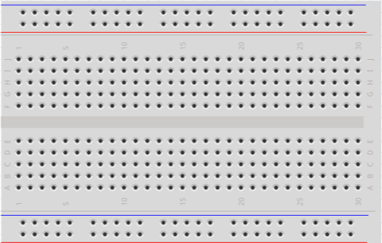

작은 브레드보드

이렇게 생겼고, 내부에서 연결되는 구조는 아래와 같다.

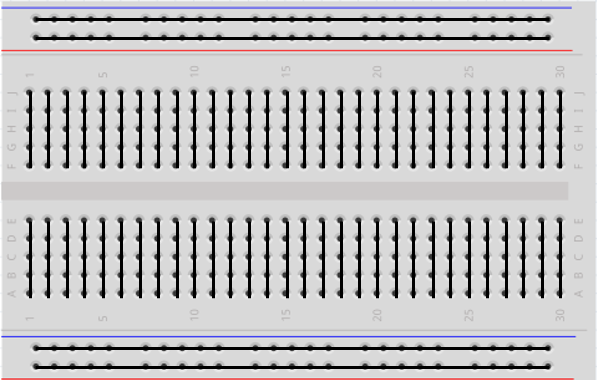

작은 브레드보드 내부 연결도

크기가 더 큰 것도 있다.

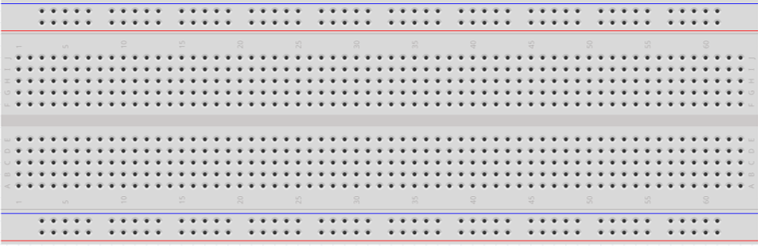

큰 브레드보드

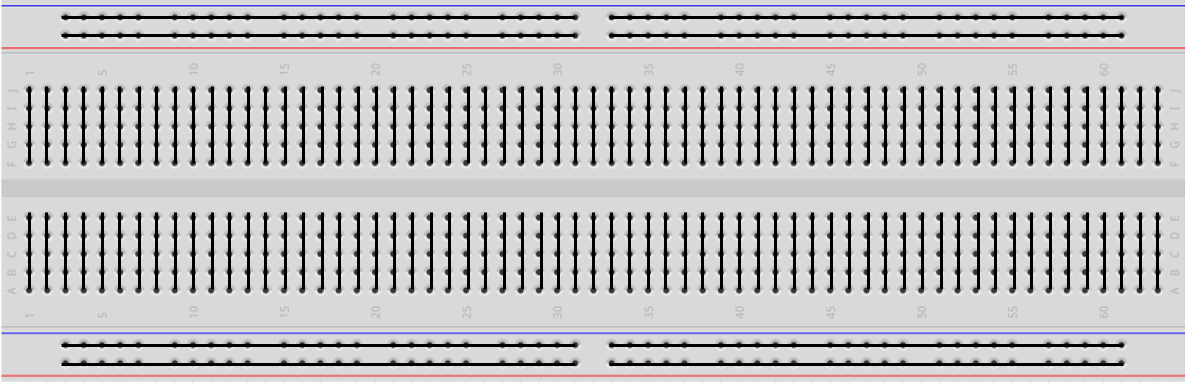

큰 브레드보드 연결도

이렇게 생긴 큰 브레드보드는 주의할 점이 하나 있는데, 모두 그런 것은 아니지만 전원 연결하는 파랑, 빨간색 표시되어있는 줄의 가운데쯤에 연결이 끊겨 있는 경우가 많다.

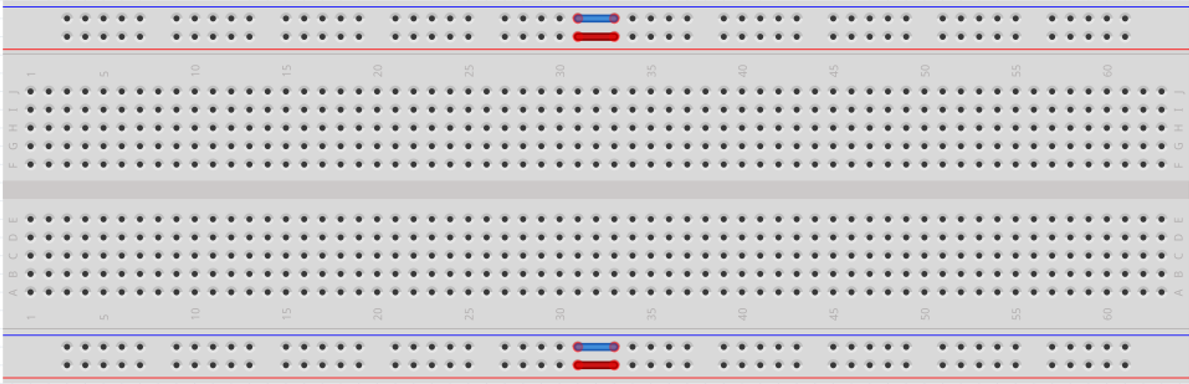

테스트 중 작동이 안 될 때는 한 번쯤 아래와 같이 연결해서 다시 테스트해보자.

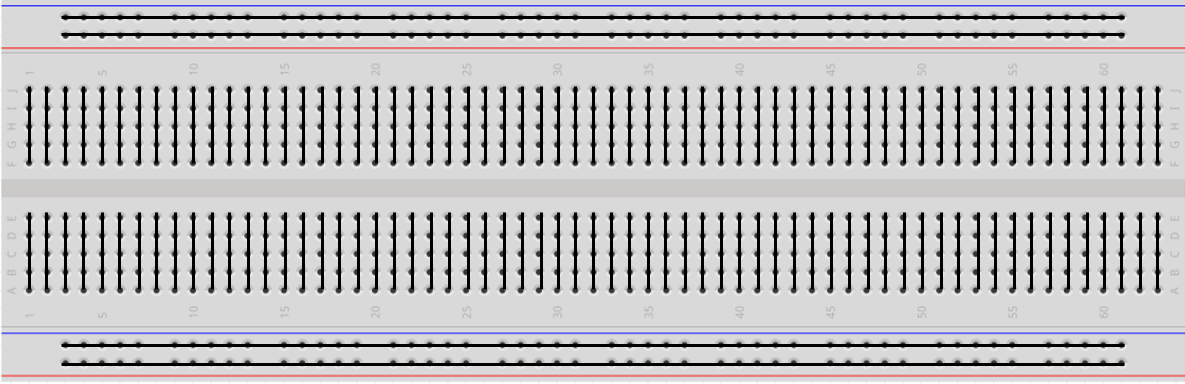

이렇게 연결해야 하는 경우도 있다.

그리고 빵판을 사용하다가 작동이 안 되면 전선들의 연결 상태를 다시 눌러본다거나 확인해보고, 빵판을 바꿔보아라.
납땜이 없다보니까 연결을 잘했더라도 전선이 다시 약간 밖으로 나와서 연결이 잘 안 될 경우도 있다.

2. 점퍼선

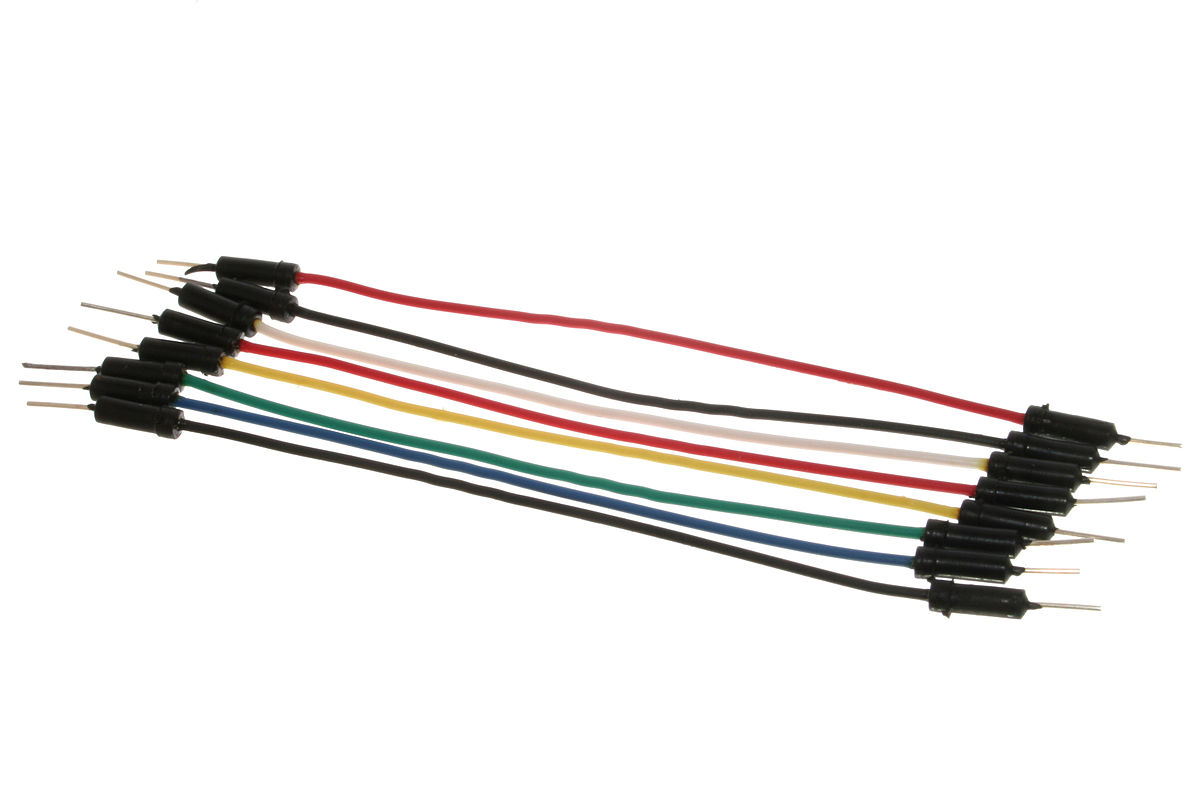

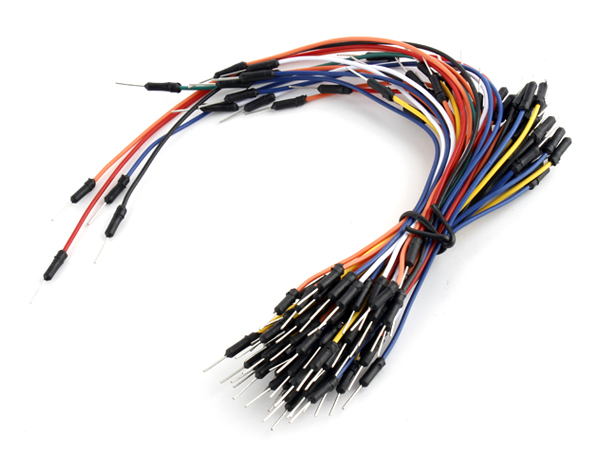

점퍼선

점퍼선은 위에서 말한 빵판에서 부품들을 연결할때 사용한다.

3. 듀폰 케이블

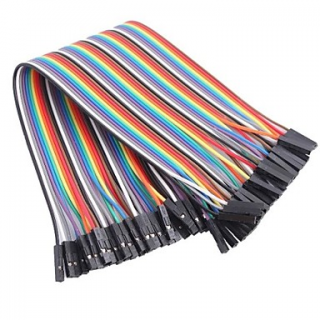

듀폰 케이블도 점퍼선처럼 빵판에서 부품들을 연결할 때 사용하는데, 듀폰 케이블은 종류가 더 다양하다.

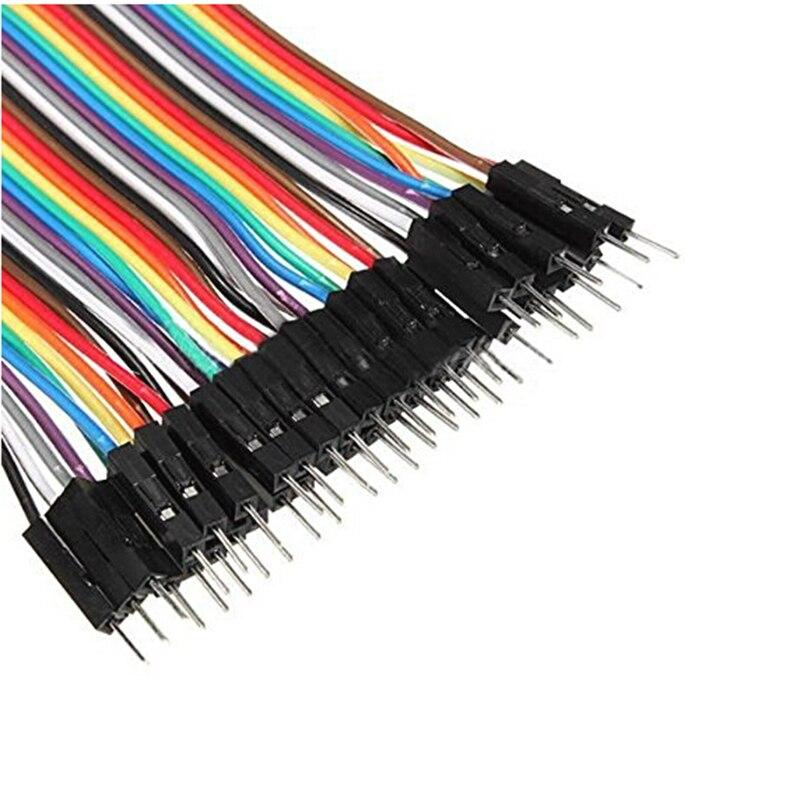

왼쪽이 m,male,수 라고 부르는 부분, 오른쪽이 f,female,암 이라고 부르는 부분

듀폰 케이블에는 f,female,암이라고 부르는 부분과 m, male, 수라고 부르는 부분이 있다.
먼저 m,male,수 라고 부르는 부분은 밖으로 튀어나와서 빵판이나 아두이노에 꽂을 수 있고, f부분과 연결할 수 있다.

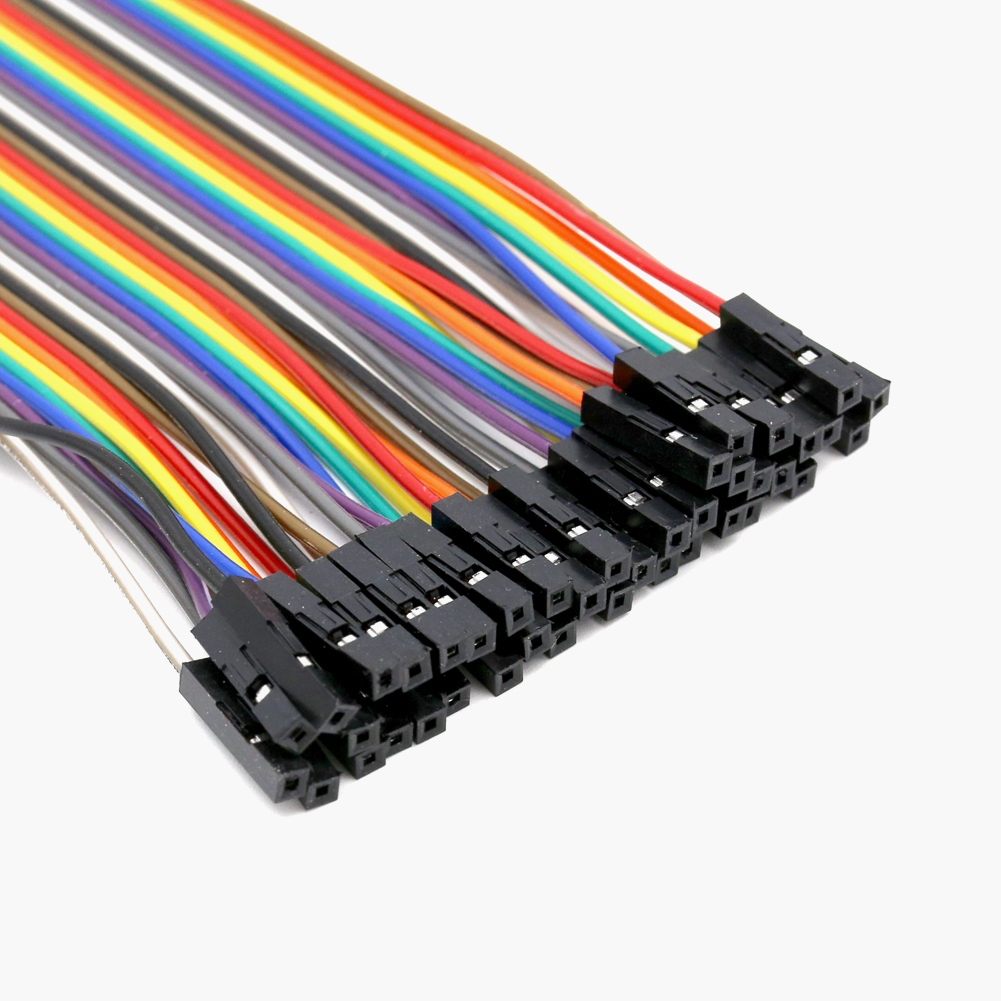

f, female, 암이라고 부르는 부분은 안쪽으로 들어가 있어서 아두이노 부품에 직접 연결하기에 좋고, m부분과 연결할 수 있다.
지금은 간단하게 m과 f로 부르겠다.

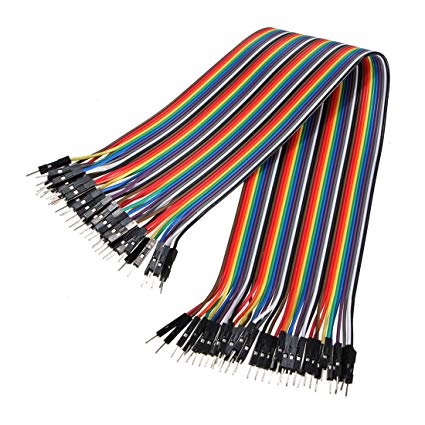

그래서 듀폰 케이블의 종류는 m-m, f-m, f-f가 있다.
(물론 각각 길이별로 더 종류가 많다.)

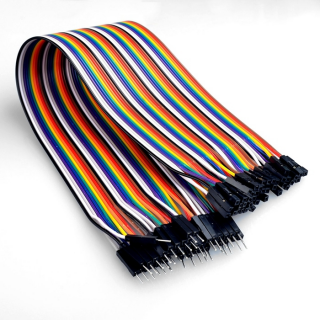

왼쪽부터 m-m, f-m, f-f

지금까지 아두이노 기초에서 많이 사용하게될 기본 부품에 대해 알아보았고, 다음 시간에는 아두이노 IDE를 설치해 보자.
